転圧法面バケット  法雄くん 【ターボノリバケ】



法雄くん 【ターボノリバケ】

NETIS(新技術情報提供システム)に登録されました。

新技術名称 【ピストン式油圧振動装置を装着したバケット】

NETIS登録番号 QS-160025-

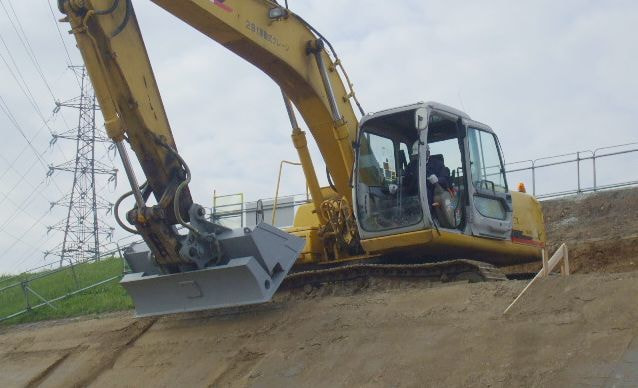

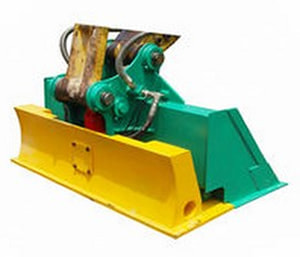

世界で初めて法面転圧とバケット作業を1台で可能にしたバックホウアタッチメントです。

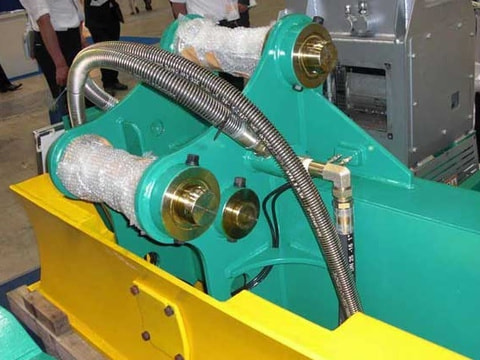

油圧振動装置はブレーカー配管機で作動出来ます。面倒なドレン配管は必要ありません。

振動転圧機と法面バケットの機能を併せ持った【法雄くん】は、盛土に於いてブル転圧、ローラー転圧が出来ない現場条件下(盛土幅員が狭い、機械搬入が困難、粘性土質、危険箇所など)で威力を発揮します。


従来の法面整形では法面バケットで7~8回叩く必要がありましたが、本機は「3秒間」

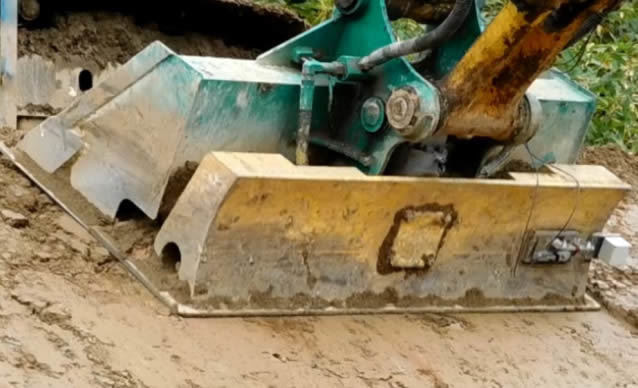

法面に押し付けるか法尻から法肩までゆっくりとバケットを引きながら転圧出来ます。
期待できる締固め度は3秒の転圧で3層目92.5% 6層目93.8%です。
(ベースマシーン:0.7m3で試験)

一般的な削り取り整形に比べ、無駄な土を動かすことなく密実な盛土法面を形成可能です。

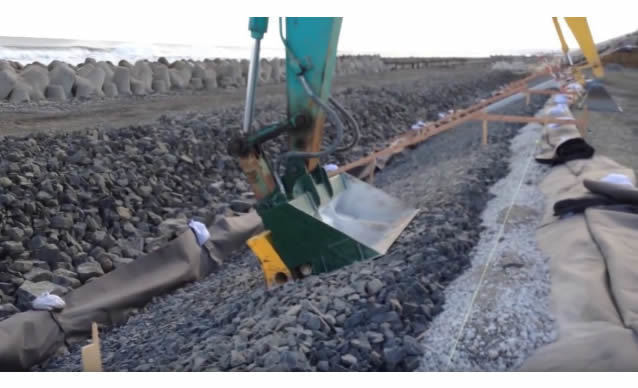

また、土だけではなく栗石の転圧も可能です。


法雄くん 【ターボノリバケ】 仕様

機  種
TNB-70A
TNB-120A
TNB-200A
適合ショベル(t)
6~9
10~16
19~25
バケット容量(m3)
0.2
0.4
0.6
バケット幅(mm)
1000
1500
2000
振動プレート幅(mm)
900
1300
1800
振動数(分)
約1800
約1800
約1800
振動力(t)
12.1
19.8
27.5
振動ストローク(mm)
6
6
6
質量(kg)
420
860
1210
セット油圧(kg/cm2)
280~320
280~320
280~320
※1.2~1.7クラスまでは受注生産

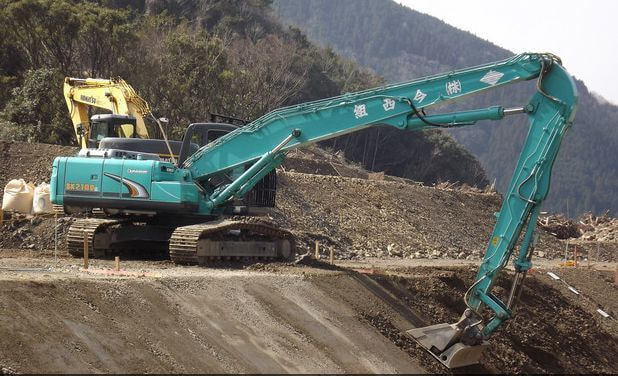

法雄くん 【ターボノリバケ】 画 像
