バックホウ用アタッチメント式 生コン打設ホッパー油圧開閉機能付き
【生コンバケットNCB型】

◆一般的に人力打設とポンプ車打設に分かれますが本機の用途としては、人力打設で小運搬が伴う打設現場や打設延長の長い現場、中途半端な高さで打設する場合に適しています。

また、ポンプ打設の現場では、一回当たりの打設量が少なく、ポンプ車利用の最低保証料金により高単価になる場合にご利用をオススメしております。

◆技術提案としては人力打設の設計現場では以下の3点が考えられます。

1、【生コンバケット】を利用する事により、生コンが外気に触れる時間を極力抑え、品質低下の防止と打設時間の短縮が可能になります。

2、施工時の突発的な天候不良による運搬時の品質低下を防ぎます。

3、省人力化により人件費の削減と事故リスクの低減が期待できます。




【生コンバケットNCB型】の操作は簡単

1)排出口の開閉はペダル操作で手元不要です。

2)排出口の開閉速度は自由に調整可能です。
   キャビン内で油量の流量の変更が行える機種であれば重機を降りずに調整出来ます。

3)生コンバケットの脱着は油圧ブレーカーと同等の難易度なので、現場内にて簡単にバケット  等への交換が可能です。

4)ピン・ブッシュを交換する事により0.45m3クラスと0.7m3クラスのどちらでもご利用頂けます。  (狭い場所では0.45m3小旋回、高い位置での作業では0.7m3を使用など)



【生コンバケットNCB型】仕    様

機  種
NCB50(固定型)
NCB80(固定型)
取付ショベル重量(t)
15~20
15~20
取付ショベルのクラス
0.45~0.7m3
0.45~0.7m3
質量(kg)
470
500
ホッパー外形(mm)
900
1.200
ホッパー高さ(mm)
1.190
1.070
油圧(Mpa)
20.5
20.5
ホッパー容量(m3)
0.5
0.8
排出口直径
φ300
φ300

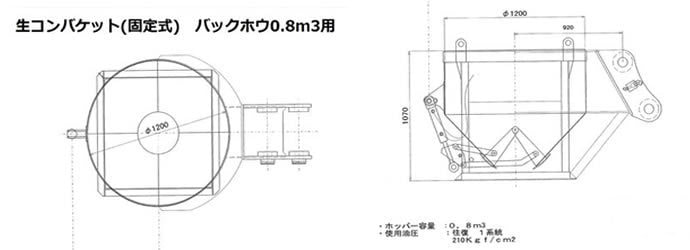

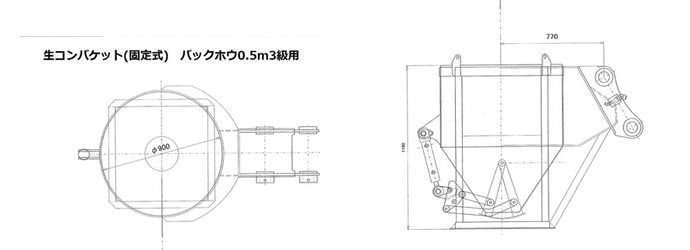

製 品 図 面






【生コンバケットNCB型】製 品 画 像

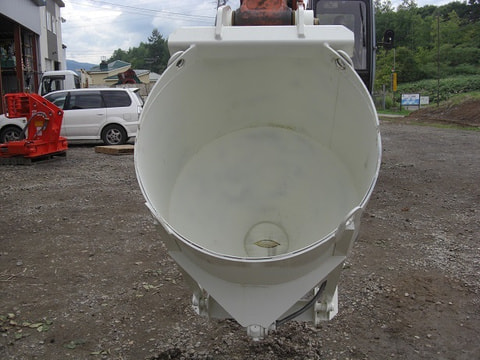

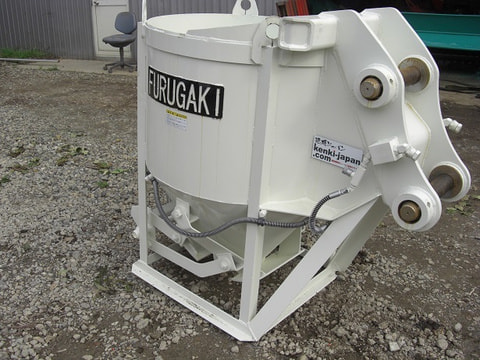

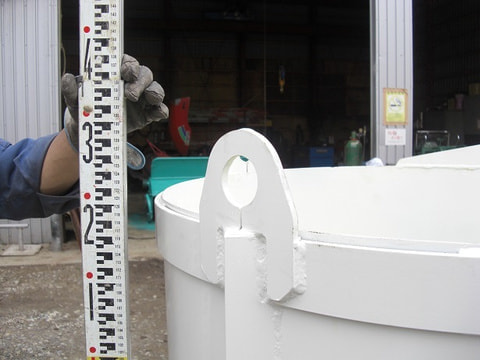

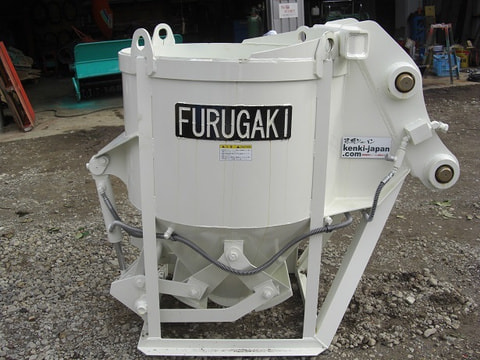

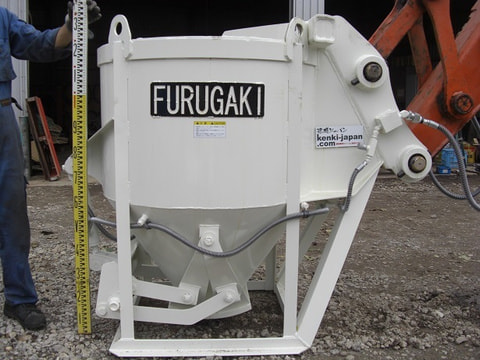

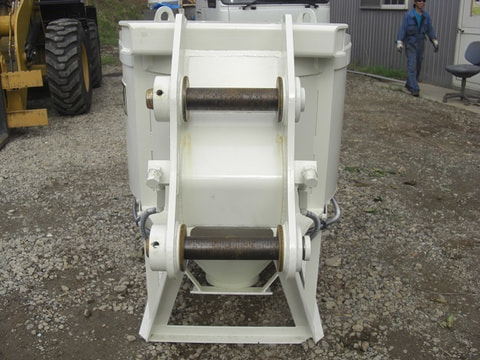

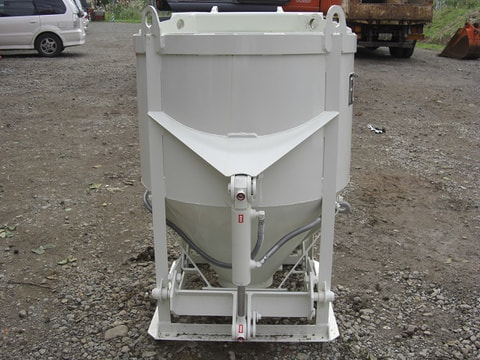

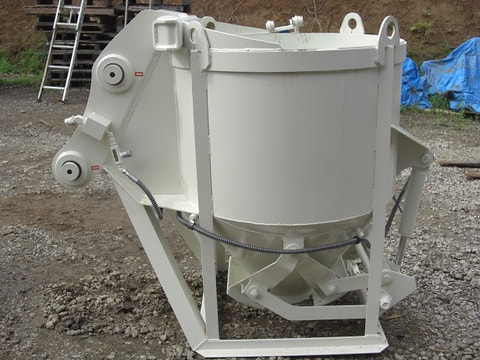

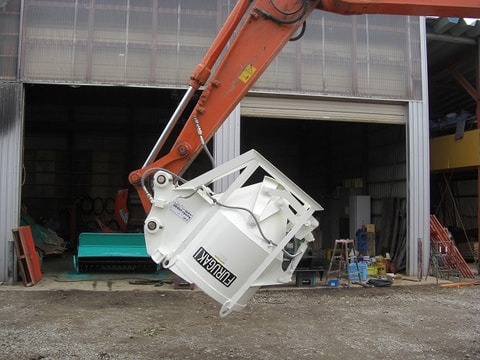

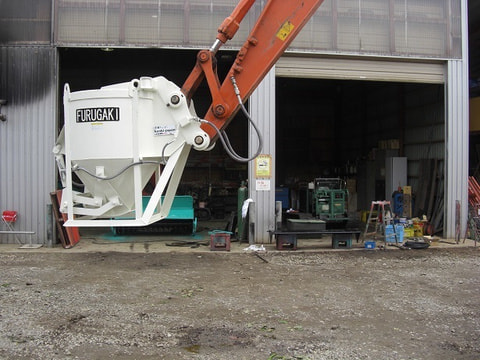

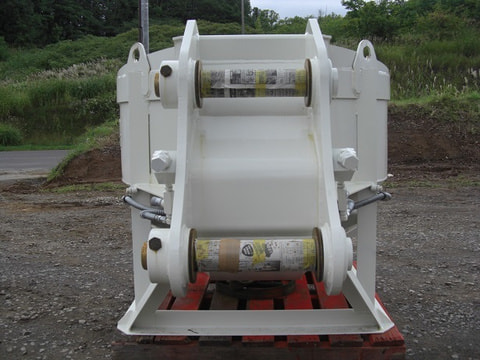

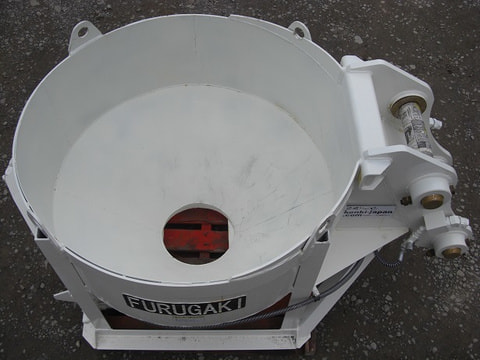

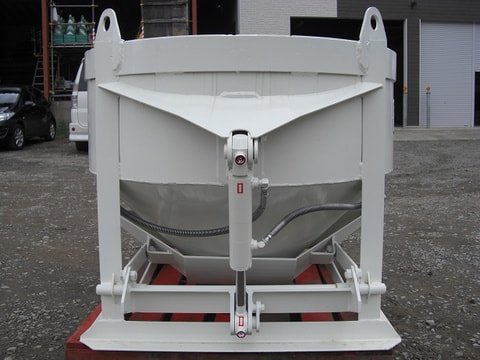

NCB50画像
Beautiful Horses
  Beautiful Horses   Beautiful Horses
Beautiful Horses
Beautiful Horses
  Beautiful Horses   Beautiful Horses
Beautiful Horses
Beautiful Horses
  Beautiful Horses    Beautiful Horses Beautiful Horses

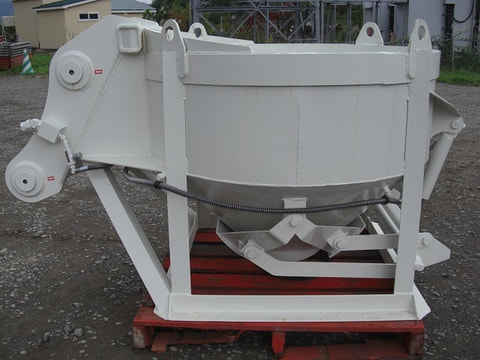

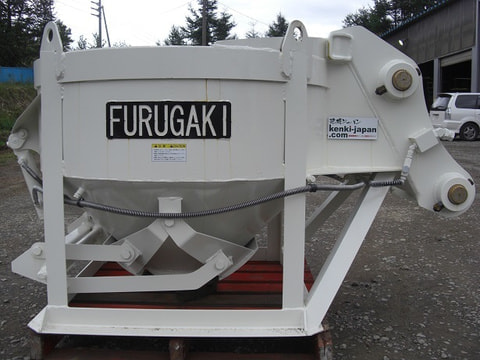

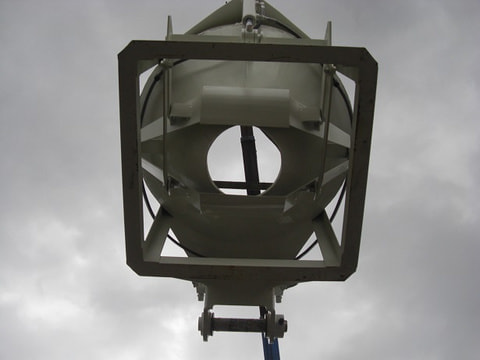

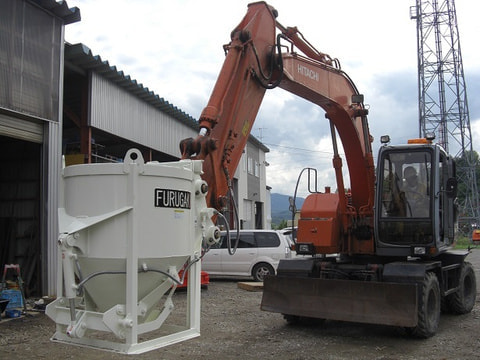

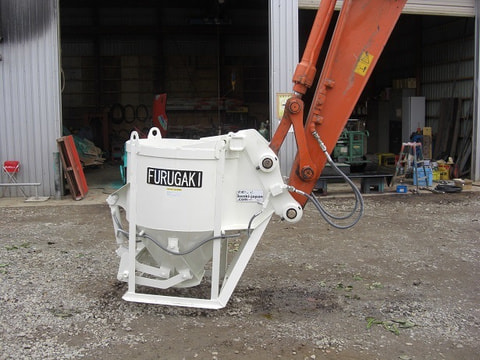

NCB80画像
Beautiful Horses
  Beautiful Horses   Beautiful Horses
Beautiful Horses
Beautiful Horses
  Beautiful Horses


◆モデルチェンジしました◆

【新モデル変更点】
・ホッパー全体の強度UP
・運搬時の転倒防止用の補助脚を追加
・0.45/0.7m3兼用モデルに仕様変更
・排出口の開閉に使用する油圧シリンダーを海外製から国産に変更

・油圧シリンダーの損傷を防ぐガードの追加

【生コンバケットNCB型】動画




レンタル料金

型式
日割単価
月極単価

NCB50 0.45/0.7m3兼用
(ホッパー容量0.5m3)

4,500円

90,000円

NCB80 0.45/0.7m3兼用
(ホッパー容量0.8m3)

6,500円

130,000円
