再生骨材製造（機械式小割機）　【グリとガラ】

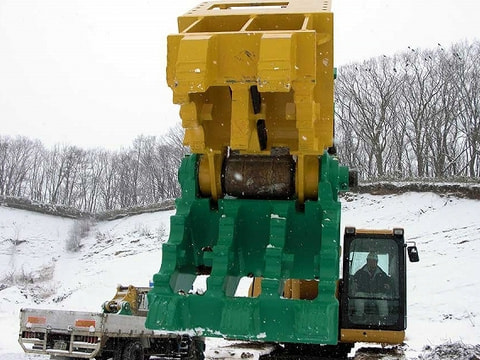

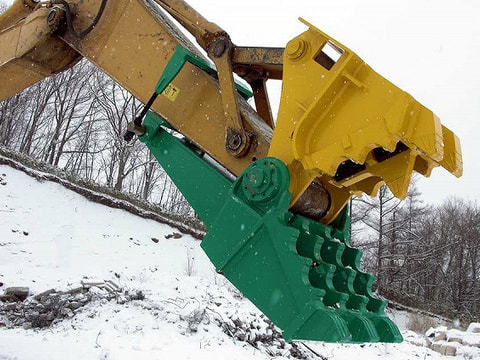

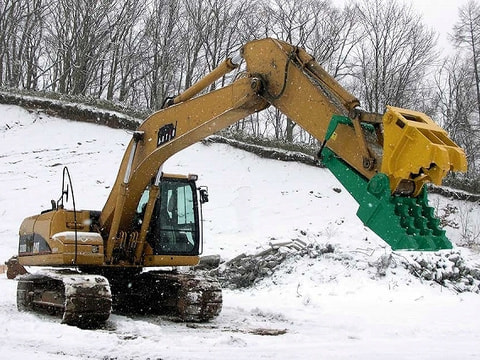

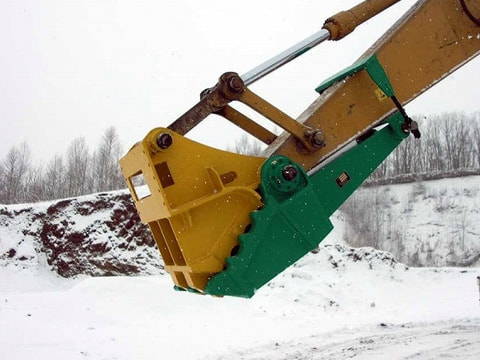

【再生栗石製造工（脱着式）】は現場で発生したコンクリートガラを、割栗石・中割石に再生します。　バックホウ（山積0.8ｍ3）のバケットを専用アタッチメントに取り換えるだけで施工可能になります。バックホウの稼働出来る現場なら施工場所を選びません。水中での作業も可能です。

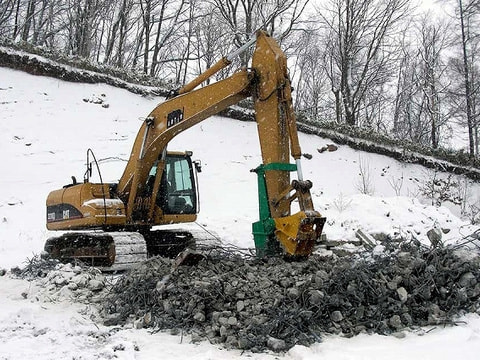

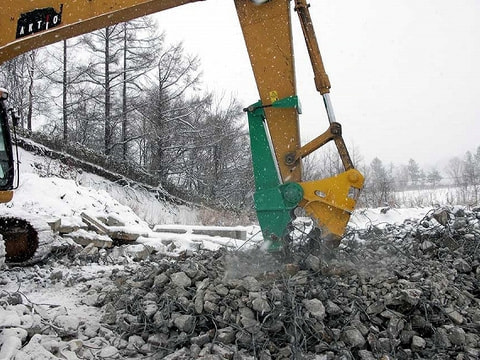

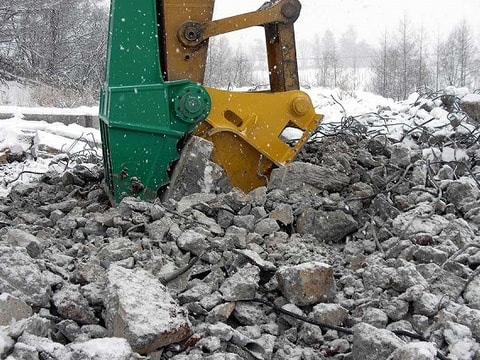

現場で再生栗石を製造

◇バックホウが稼働できる現場であれば施工する場所を選びません。
◇２４Ｖの鉄筋除去用のマグネットをオプションで装着出来ます。
◇国土交通省２０１１年
旧技術ＮＥＴＩＳ登録【ＨＫ-100040-Ａ】再生栗石製造工
　　※2016年、ＮＥＴＩＳ掲載期間終了

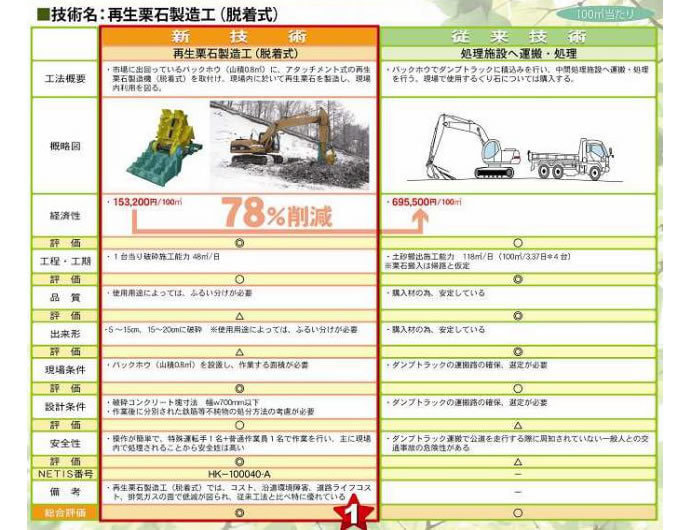

従来の中間処理施設へ運搬・処理、栗石の購入を行う工法に比べ、約78％の経費削減が期待できます

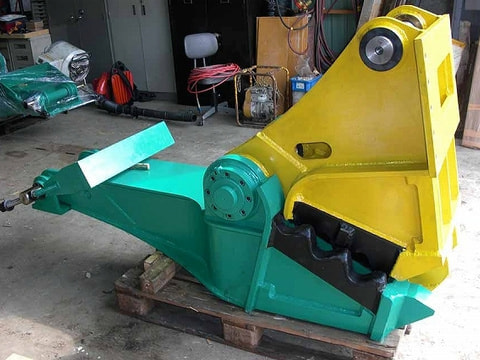

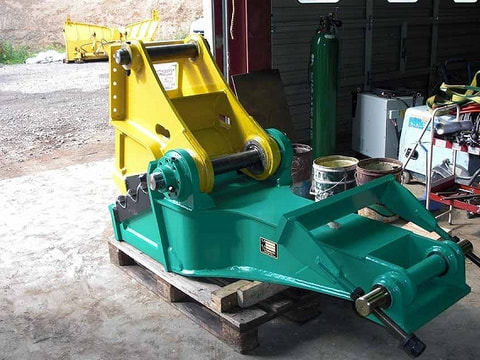

◇機械式の小割機なので、油圧配管は不要です。
※逆に配管機の場合、本機の取付部材と配管が干渉する可能性がありますので
ノーマル機にてご利用ください。

◇機械式なので開閉が素早く行えます。また破砕面積が広い為、ブレーカーを
使用する場合に比べ作業効率が2倍以上となります。

◇機械式なので振動も少なく静かに作業可能です。
※施工地点より15ｍの距離で騒音測定値79ｄＢ、振動測定値52ｄＢ

◇機械式なので購入費、レンタル料が安価で済みます。

◇最大破砕厚は700ｍｍまでＯＫ。破砕物強度は50Ｎ/ｍｍ2までＯＫです。

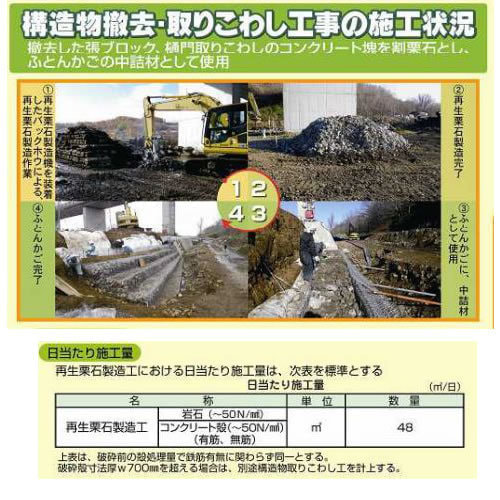

※作業量は破砕前体積で1日（８Ｈ）４８ｍ3です。

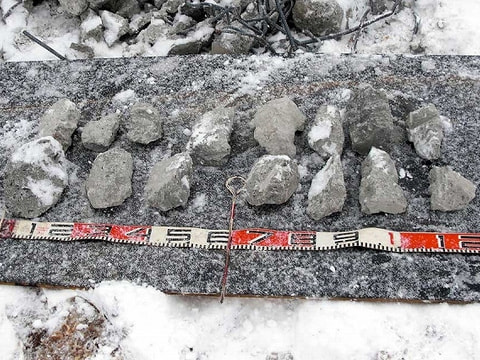

再生された栗石は、50～150ｍｍの規格を満たす割合は全体の95％。
150～200ｍｍでは７０％となっております。
全数を利用する場合は、ふとんかご内に専用メッシュシート等を利用する事を
お勧めします。

騒音・振動データ

【騒音値】

0.7㎥バックホウ用　GG-200の場合

騒音値　７ｍ地点＝84dB、15m地点＝79dB、30m地点＝72dB

※音源から7m地点で特定建設作業　騒音規制法85dBの値をクリア

従来ブレーカでは79m地点で85dBの値をクリアする値です。

	音源との距離	騒音レベル（dB）	音源との距離	騒音レベル（dB）	音源との距離	騒音レベル（dB）
従来ブレーカ	10m	106.5	15m	103.0	30m	93.4
超低音仕様	10m	88.9	15m	84.1	30m	76.4
グリとガラGG－200	10m	84.0	15m	79.0	30m	72.0
従来と比較	21％減		23％減		23%減

※作業や周辺環境（作業地盤の地質、付近反響施設の有無）により誤差が生じますのでご了承下さい。

【振動値】

0.7㎥バックホウ用　GG-200の場合

騒音値　７ｍ地点＝55dB、15m地点＝52dB、30m地点＝45dB

※音源から7m地点で特定建設作業　騒音規制法75dBの値をクリア

	音源との距離	騒音レベル（dB）	音源との距離	騒音レベル（dB）	音源との距離	騒音レベル（dB）
グリとガラGG－200	7m	55.0	15m	52.0	30m	45.0

※作業や周辺環境（作業地盤の地質、付近反響施設の有無）により誤差が生じますのでご了承下さい。

グリとガラ　レンタル料金

型式	日割単価（税込）	月極単価（税込）
0.45M3用	11,000円	220,000円
0.7M3用	15,400円	308,000円
0.7M3用24Vマグネット付	22,000円	440,000円
