機械式2点止めフォーク 【白鳥】


洗練されたシャープなボディーで高強度、低価格を追求した設計となってます。
特徴:2点止めフォークで、簡単に取り付けが出来、スピーディに作業に移れます。
1.耐久性:応力の高い箇所に高張力鋼を採用、形状も板状ではなく箱型になっているので、充分な安全率を確保出来てます。
2. 耐摩耗性:顎支点は替ブッシュ式なので、摩耗時はブッシュの交換で対応出来ます。
3. 機能性:バケットレバー操作でスピーディに掴み作業。機体軽量化を追求し操作性を向上しました。
4. デザイン :シンプルであり、フォーク根元から先端にかけてのシャープなボディ。

機械式2点止めフォーク 「白鳥」 型式・サイズ

型式 取付け
バックホウ
爪全幅
(mm)
爪全長
(mm)
全 長
(mm)
全 高
(mm)
質 量
(kg)
ZF30 0.1~0.18m3
(1.8~3t)級
345 647 866 396 125
ZF50 0.15~0.2m3
(3.5~5.5t)級
445 760 985 480 188
ZF70 0.25m3
(6~7t)級
530 865 1.201 559 290
ZF120 0.4~0.5m3
(9~16t)級
630 985 1.490 660 455

機械式2点止めフォーク 「白鳥」 画像

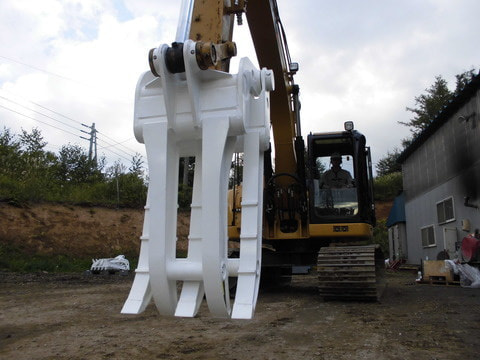

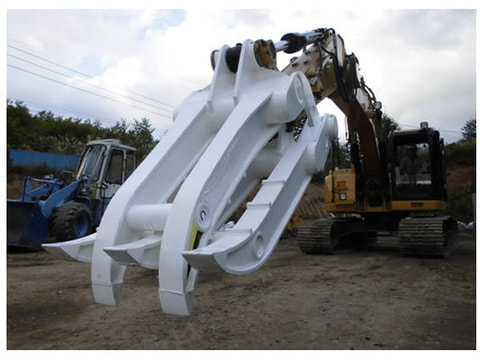

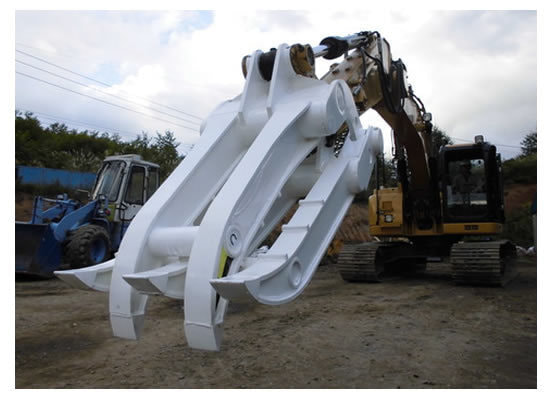

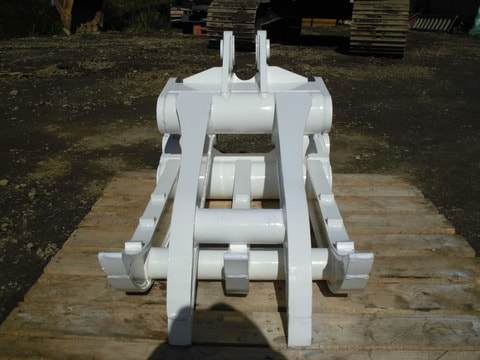

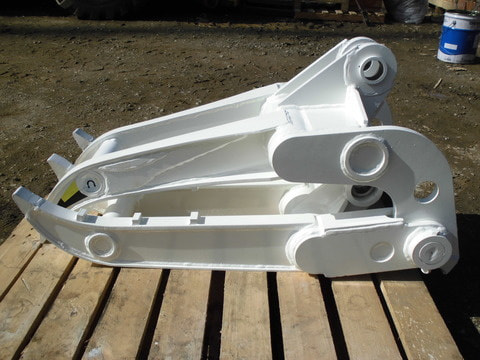

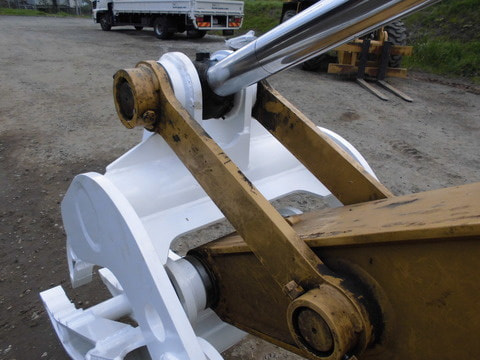

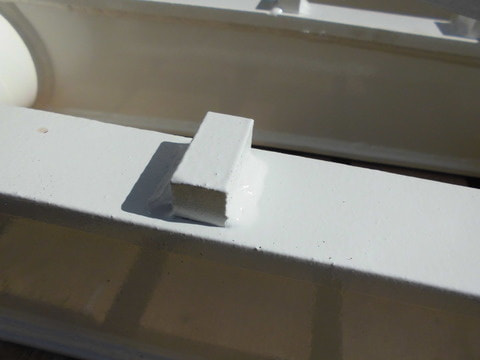

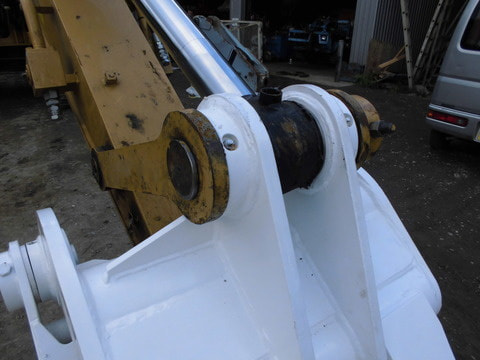

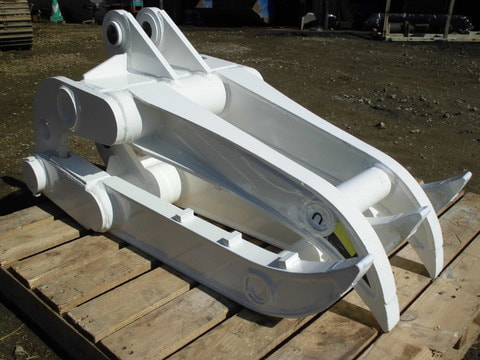

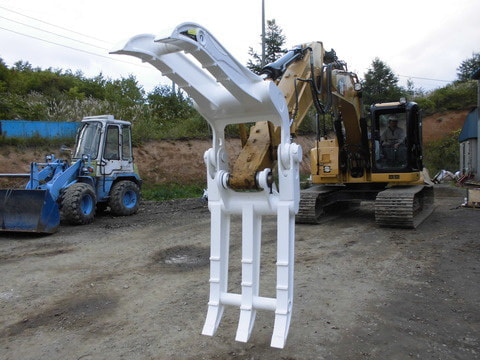

写真はZF120です
5_(1)_20210702145820383.jpg 6_(1)_20210702145733240.jpg 8_(1)_20210702145746044.jpg 10_(1)_20210702145714152.jpg 11_(1)_20210702145904756.jpg t3.jpg 13_(1)_20210702145928288.jpg 14_(1).jpg 17_(1).jpg 15_(1)_20210702150003839.jpg

機械式2点止めフォーク 「白鳥」 資料
